Smart ID-Detailmarker

Ein adaptiver Detailmarker, der Referenz-IDs automatisch in ein bis drei klar getrennte Felder aufteilt – passend für strukturierte Bürokennungen wie „13-FAS-101“ oder „5_13_AUS“.

Smart ID-Detailmarker – Referenz-ID automatisch in Markerfelder aufteilen
Smart ID-Detailmarker – Strukturierte Referenz-ID automatisch trennen und zentrieren
Smart ID-Detailmarker – Darstellung mit einem, zwei oder drei ID-Bestandteilen

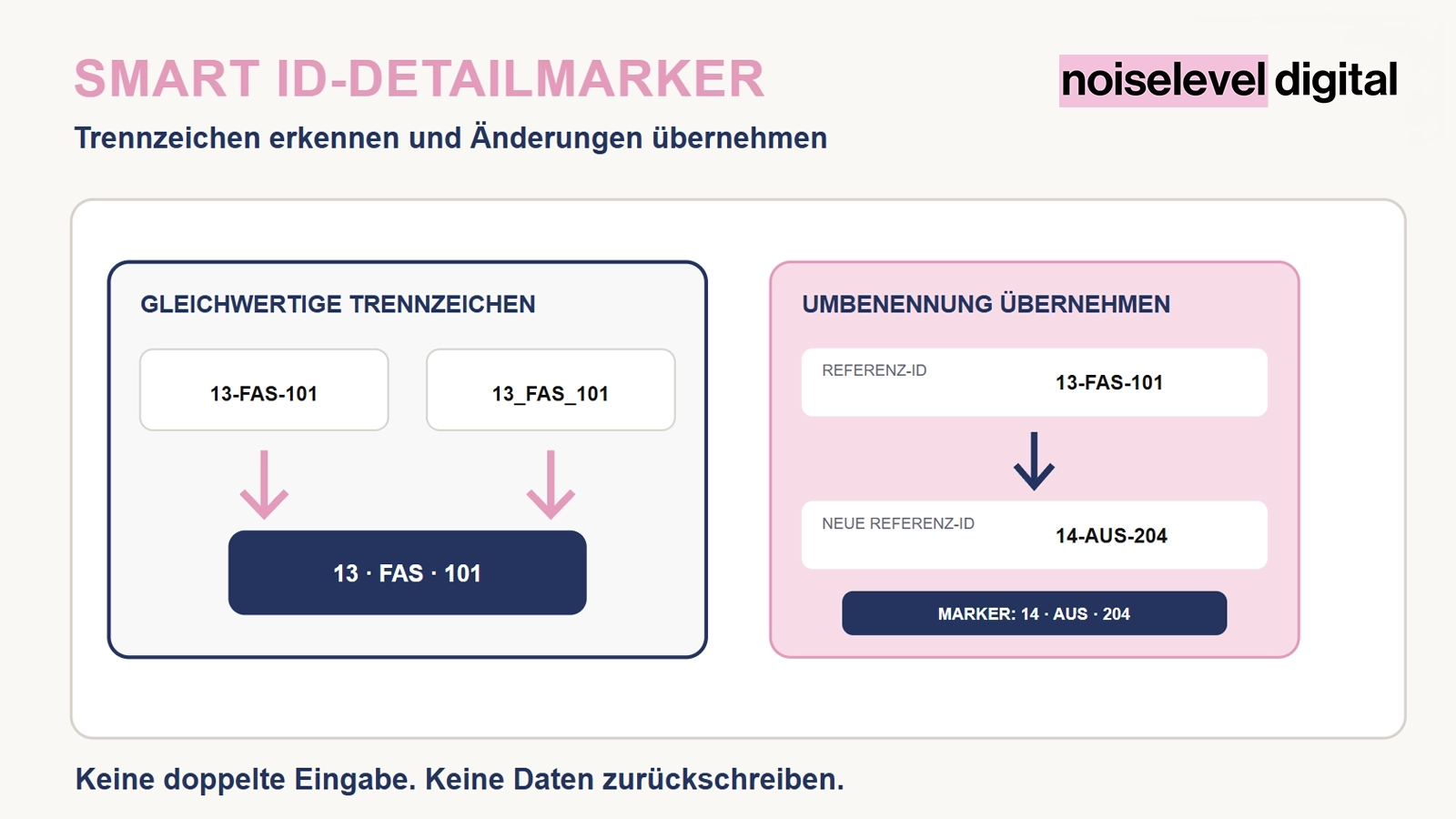

Smart ID-Detailmarker – Bindestrich und Unterstrich erkennen sowie Umbenennungen übernehmen

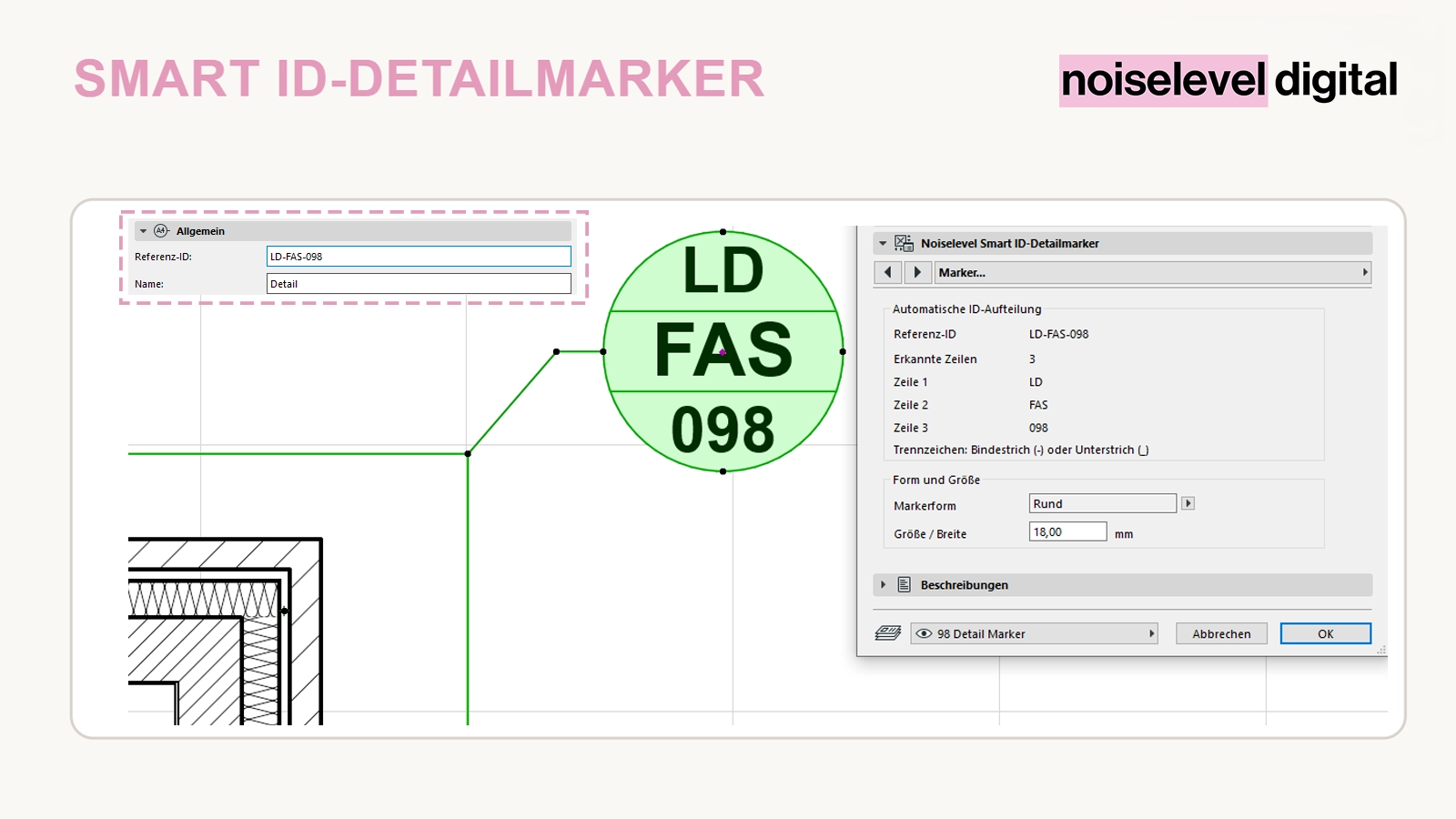

Smart ID-Detailmarker – Automatische ID-Aufteilung in Archicad einstellen

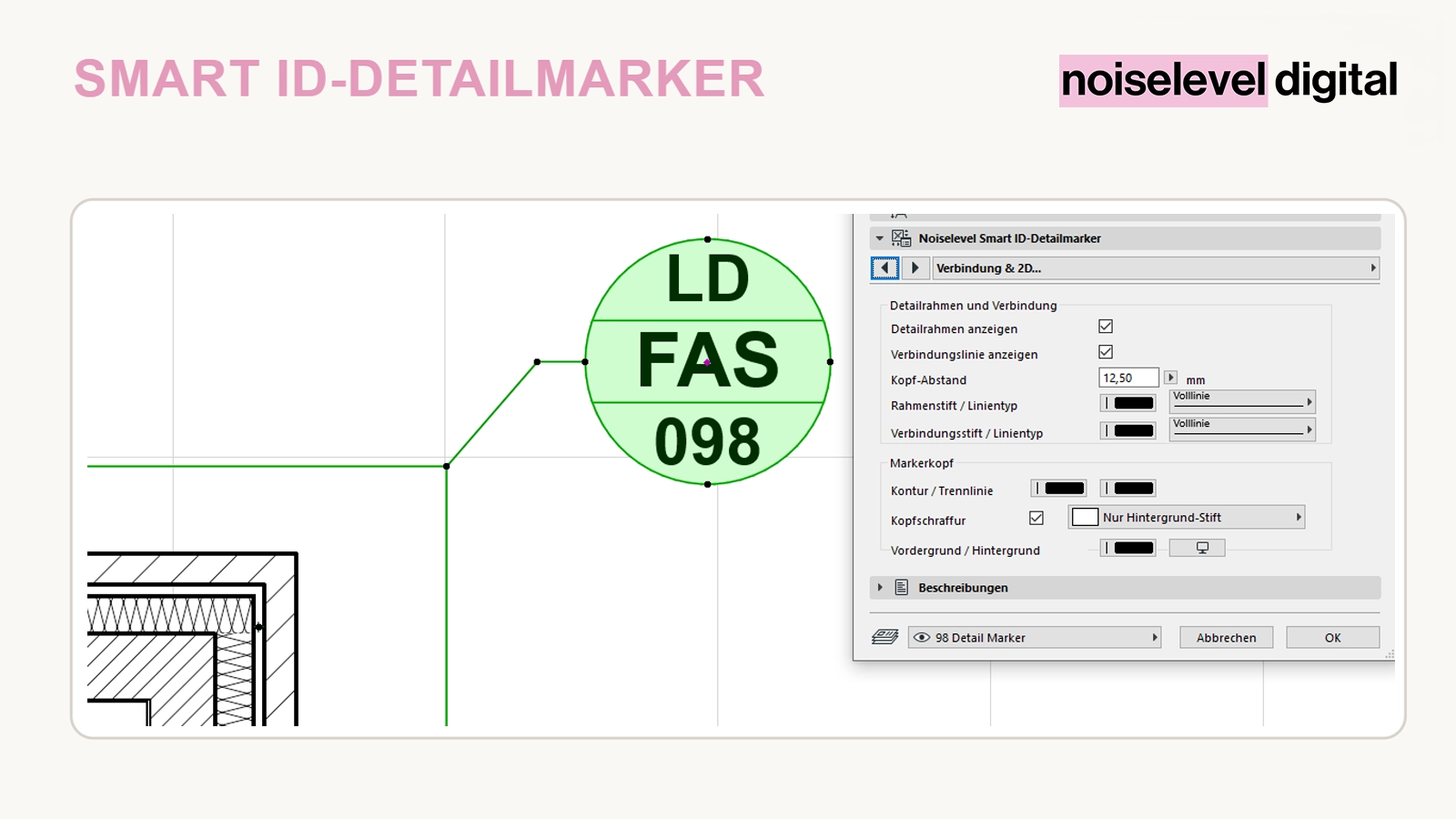

Smart ID-Detailmarker – Detailrahmen und Verbindung einstellen

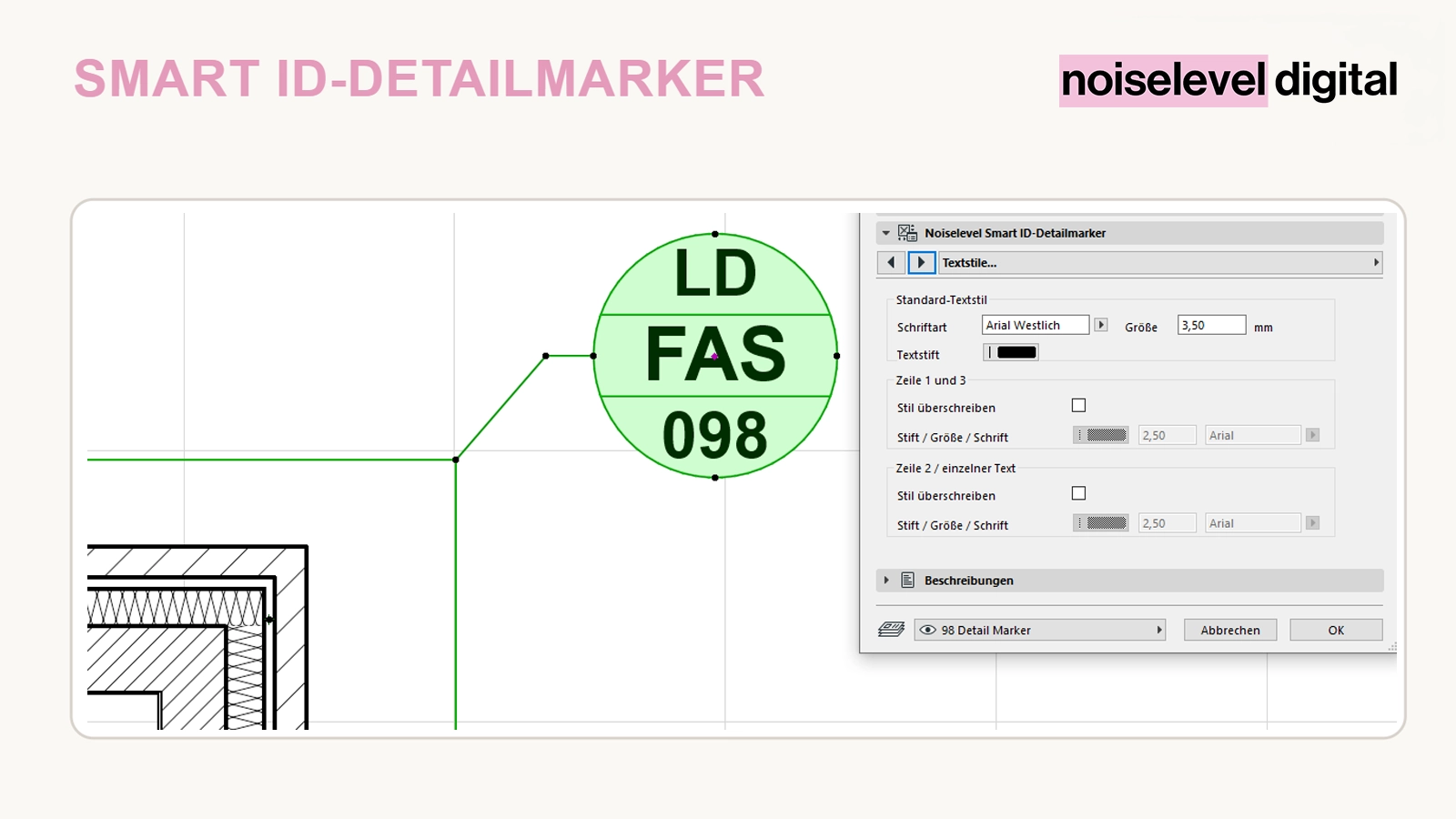

Smart ID-Detailmarker – Textstile der ID-Felder einstellen
1 / 7

Die Referenz-ID wird zum Markersystem

Smart ID-Detailmarker verwendet ausschließlich die Referenz-ID der verknüpften Detailansicht. Bindestriche und Unterstriche dienen als Trennzeichen. Der Marker erkennt automatisch, wie viele Bestandteile vorhanden sind, und passt seine Darstellung an. Eine vorhandene Kennungslogik wird dadurch direkt im Markerkopf sichtbar.

Das ist enthalten

  • automatische Übernahme der Referenz-ID
  • Aufteilung an Bindestrich oder Unterstrich
  • adaptive Darstellung mit einem, zwei oder drei Feldern
  • automatische Zentrierung der erkannten Inhalte
  • runde und eckige Markerform
  • einstellbare Größe beziehungsweise Breite
  • Rahmen- und Verbindungseinstellungen
  • GSM-Bibliothekselement for Archicad® 27–28

Ein Schema, unterschiedliche IDs

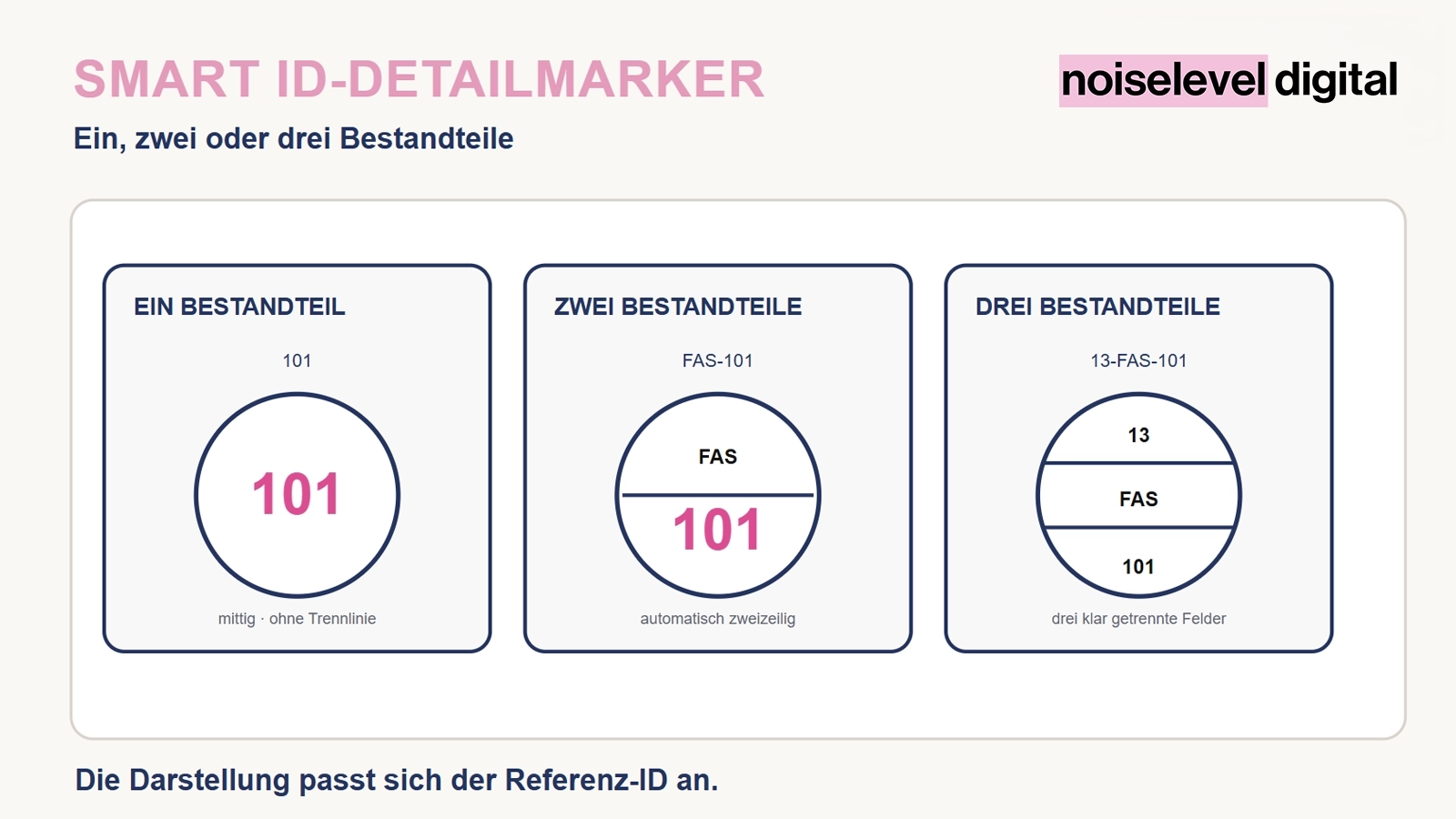

„13-FAS-101“ wird in drei Felder aufgeteilt, „FAS-101“ automatisch zweizeilig dargestellt. Ein einzelner Wert erscheint mittig und ohne Trennlinie. Der Detailname wird bewusst nicht verwendet, damit die Referenz-ID als alleinige Kennungsquelle erhalten bleibt.

Das erleichtert den Büroalltag

  • bestehende Büro- und Projektkennungen werden ohne doppelte Eingabe visualisiert
  • die Markeraufteilung folgt automatisch der Referenz-ID
  • unterschiedliche Detailtypen bleiben nach demselben Schema lesbar
  • Umbenennungen der Referenz-ID werden direkt übernommen

Für Büros mit systematischen Detail-IDs

Das Werkzeug richtet sich an Büros, die ihre Detailansichten nach einem festgelegten Kennungsschema benennen und diese Struktur direkt im Markerkopf darstellen möchten.

So funktioniert es

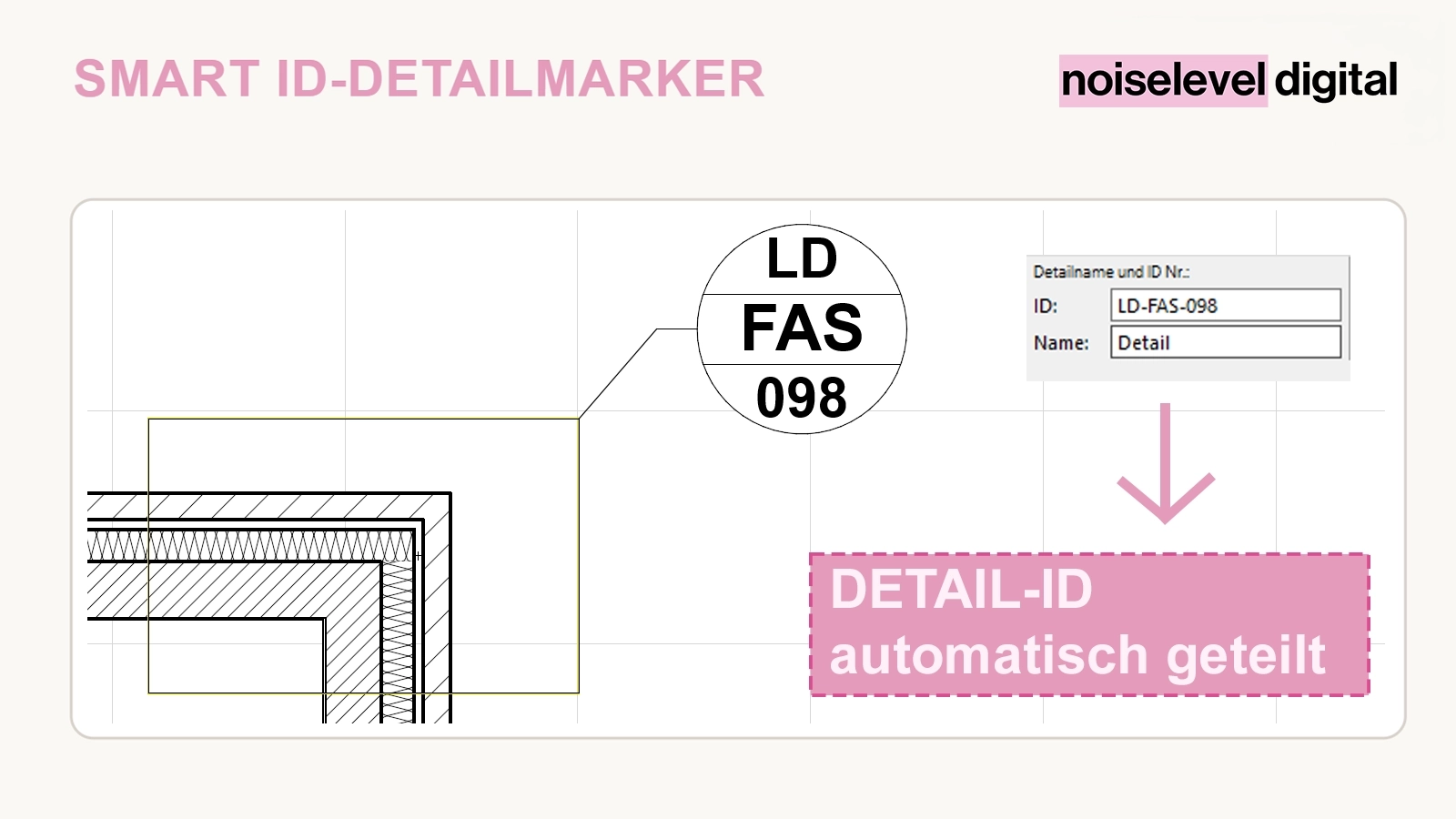

ZIP-Datei entpacken, GSM-Datei laden und den Marker über das Detail-Werkzeug platzieren. Referenz-ID der Detailansicht nach dem gewünschten Bürostandard vergeben. Das Tool trennt die ID automatisch an „-“ oder „_“ und erzeugt daraus ein bis drei Felder.

Technische Voraussetzungen

Unterstützt werden maximal drei sichtbare Bestandteile. Für ein verlässliches Ergebnis sollten Referenz-IDs nach einem einheitlichen Schema vergeben werden. Stifte, Schriften, Schraffuren und Linientypen können an die Projektvorlage angepasst werden.

Wichtige Hinweise

Das Werkzeug ändert die Referenz-ID nicht und schreibt keine Daten in Archicad® zurück. Es stellt die vorhandene ID lediglich strukturiert dar; der Detailname wird ignoriert.
