Smart Label Pro
Ein flexibles Mehrfach-Etikett für kombinierbare Bauteildaten, eigene Texte und bedingte Darstellungen. Bis zu zehn Inhalte werden in Zeilen, Reihen oder einem Raster zu einer klaren Beschriftung zusammengestellt.
Mehrere Informationen in einem Etikett

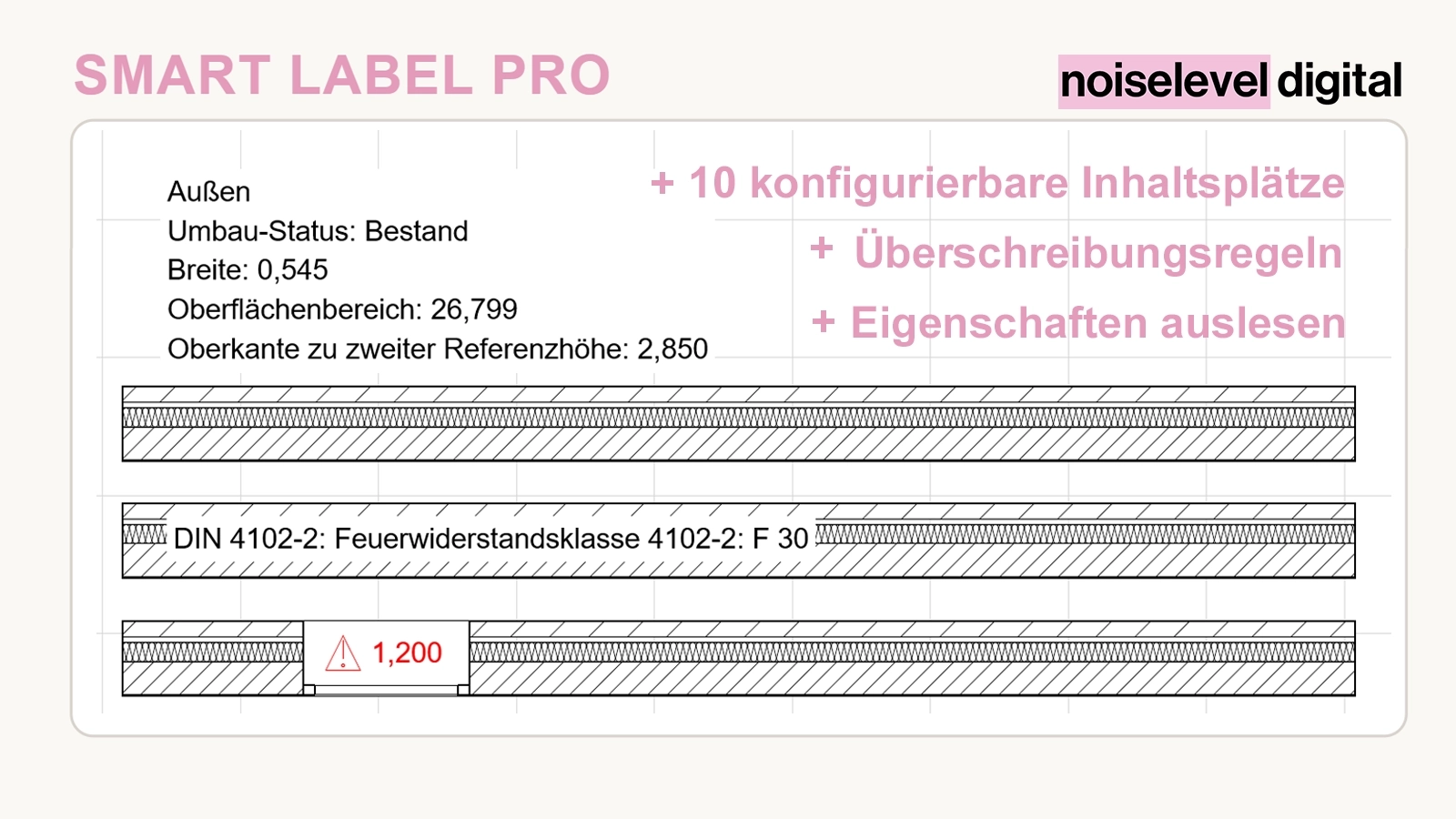

Bauteilbeschriftungen bestehen selten nur aus einem Wert. Smart Label Pro verbindet Eigenschaften, Element-ID, Elementname und eigene Texte in einer gemeinsamen Beschriftung. Jeder Inhaltsplatz wird separat konfiguriert und kann automatisch verschwinden, wenn kein Wert vorhanden ist. Dadurch bleibt das Etikett kompakt, auch wenn nicht jedes Bauteil dieselben Daten bereitstellt.
Das ist enthalten

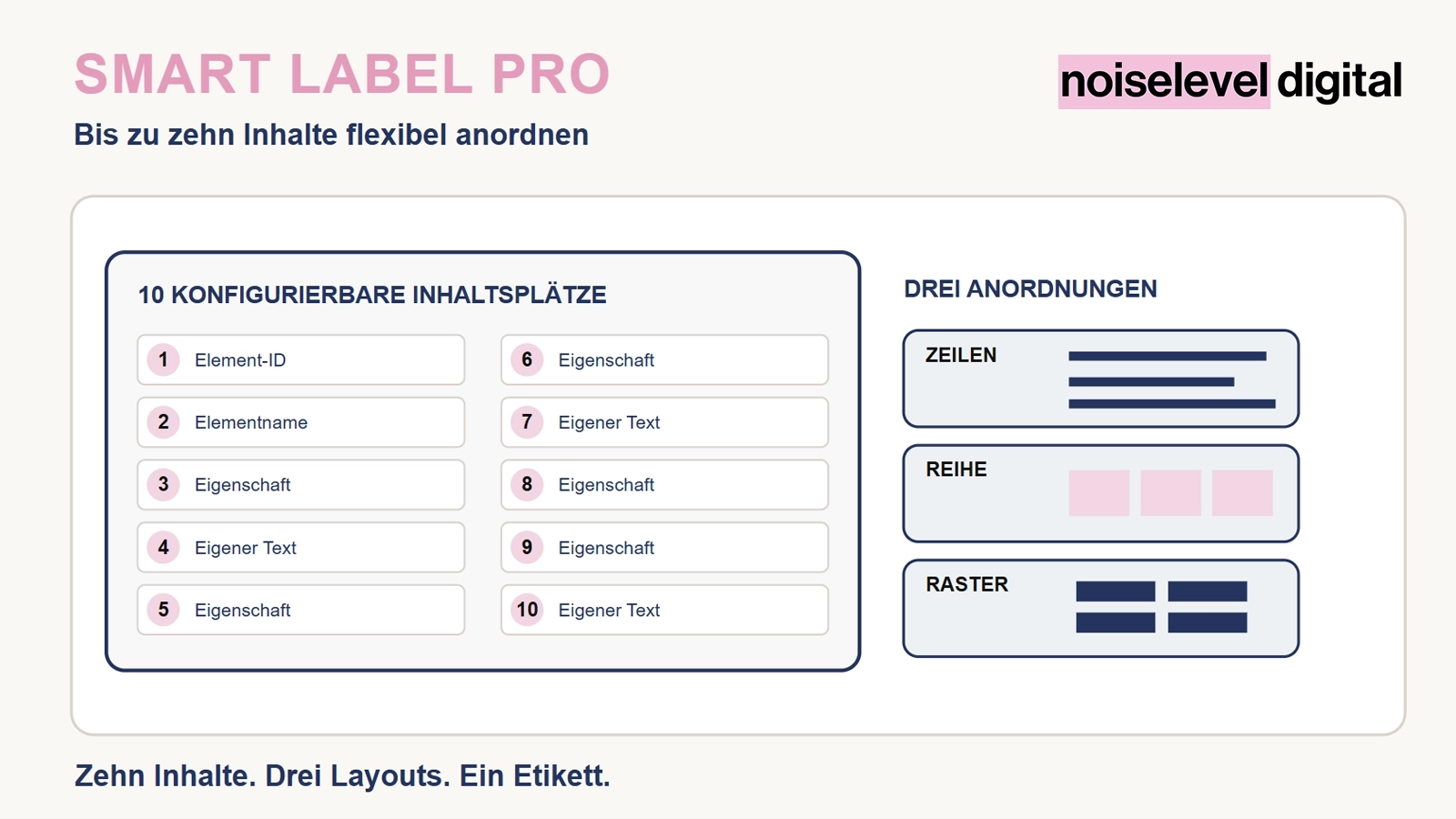

- bis zu zehn frei konfigurierbare Inhaltsplätze
- Datenquellen Eigenschaft, Element-ID, Elementname beziehungsweise Elementtyp und eigener Text

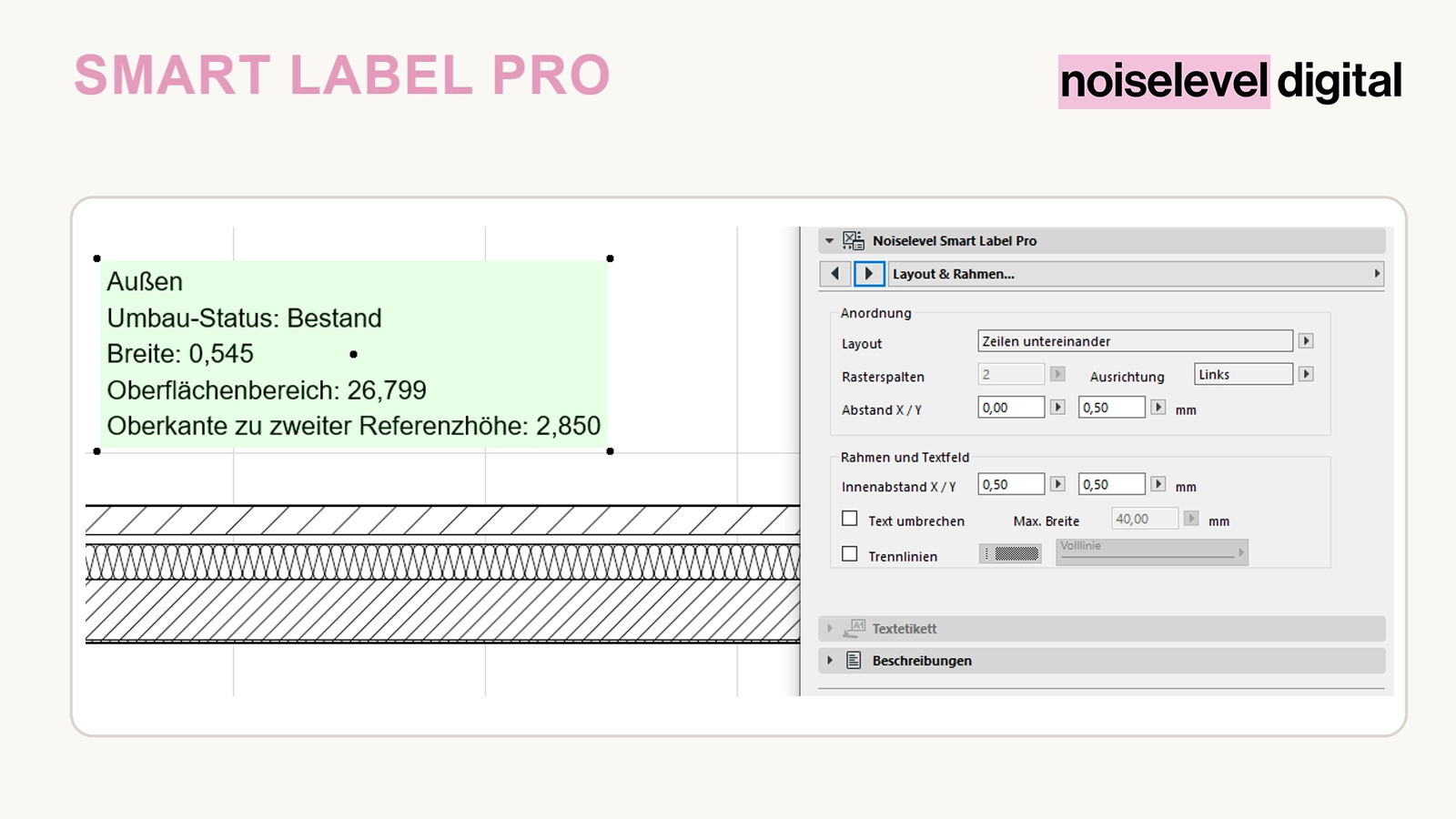

- Anordnung untereinander, nebeneinander oder als Raster
- individuelle Präfixe, Suffixe und Trennzeichen
- Einheiten, Dezimalstellen und Schreibweise je Inhalt
- eigener Textstil je Inhalt
- bedingte Textfarben, Hintergründe und Symbole

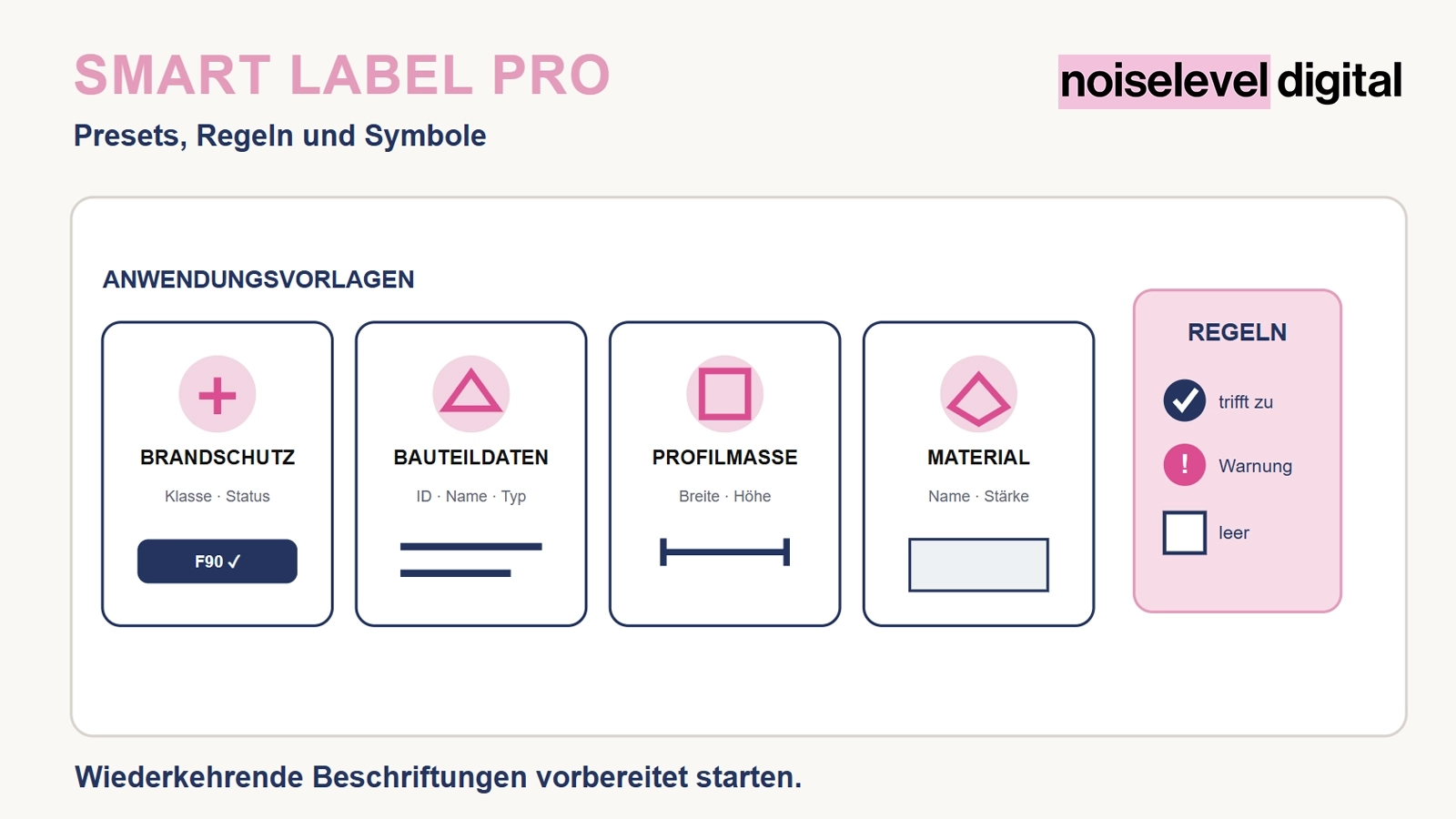

- Anwendungsvorlagen für Brandschutz, Bauteildaten, Profilmaße und Materialangaben
- GSM-Bibliothekselement for Archicad® 27–28
Inhalte passend zum Plan aufbauen

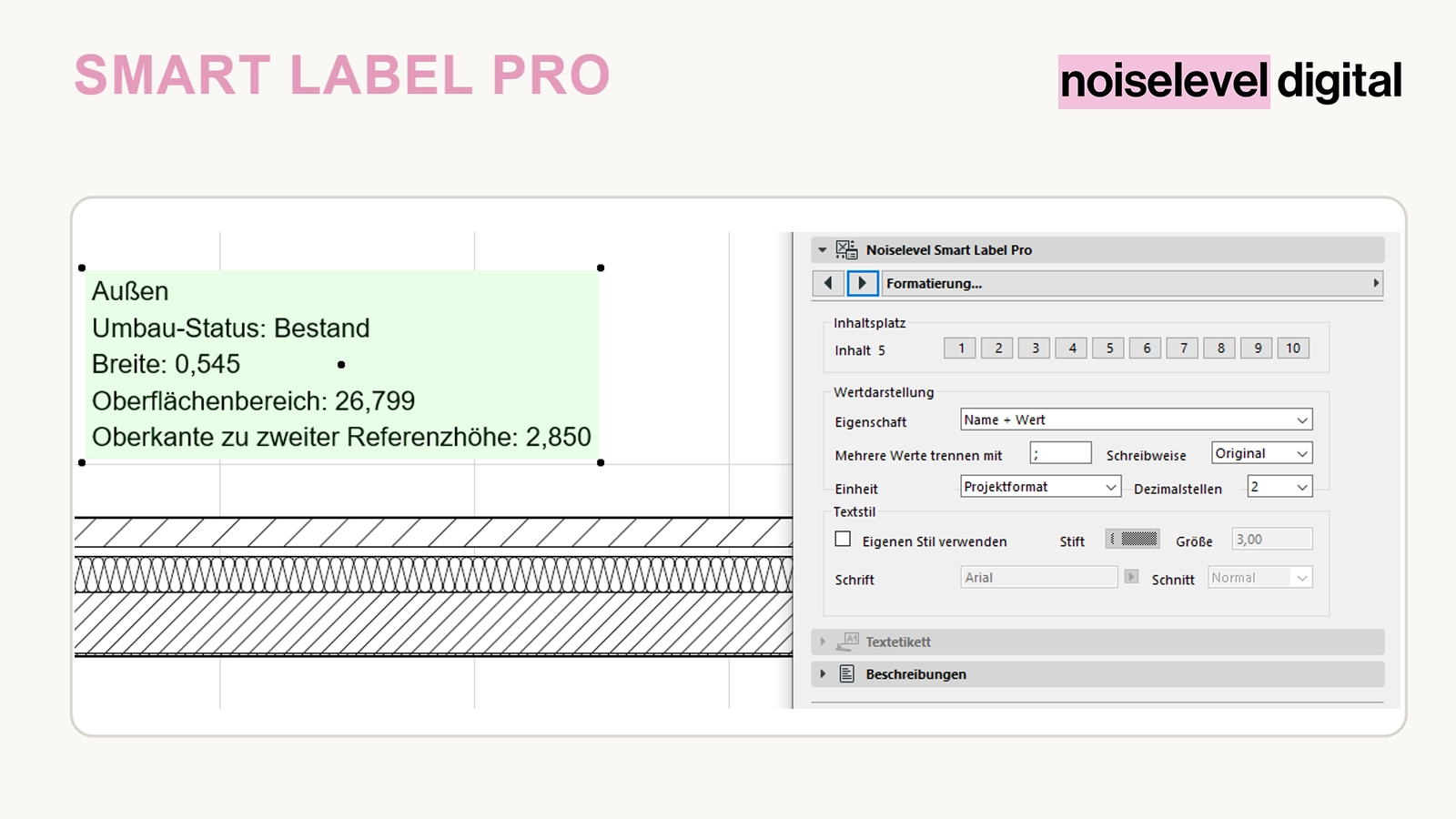

Werte können als reine Angabe oder zusammen mit Eigenschafts- und Gruppennamen ausgegeben werden. Mehrere Werte lassen sich mit frei wählbaren Zeichen trennen. Projektformat oder Einheiten in Millimeter, Zentimeter und Meter sowie eine Rundung mit null bis vier Dezimalstellen unterstützen unterschiedliche Darstellungsstandards.
Regeln und Symbole gezielt einsetzen

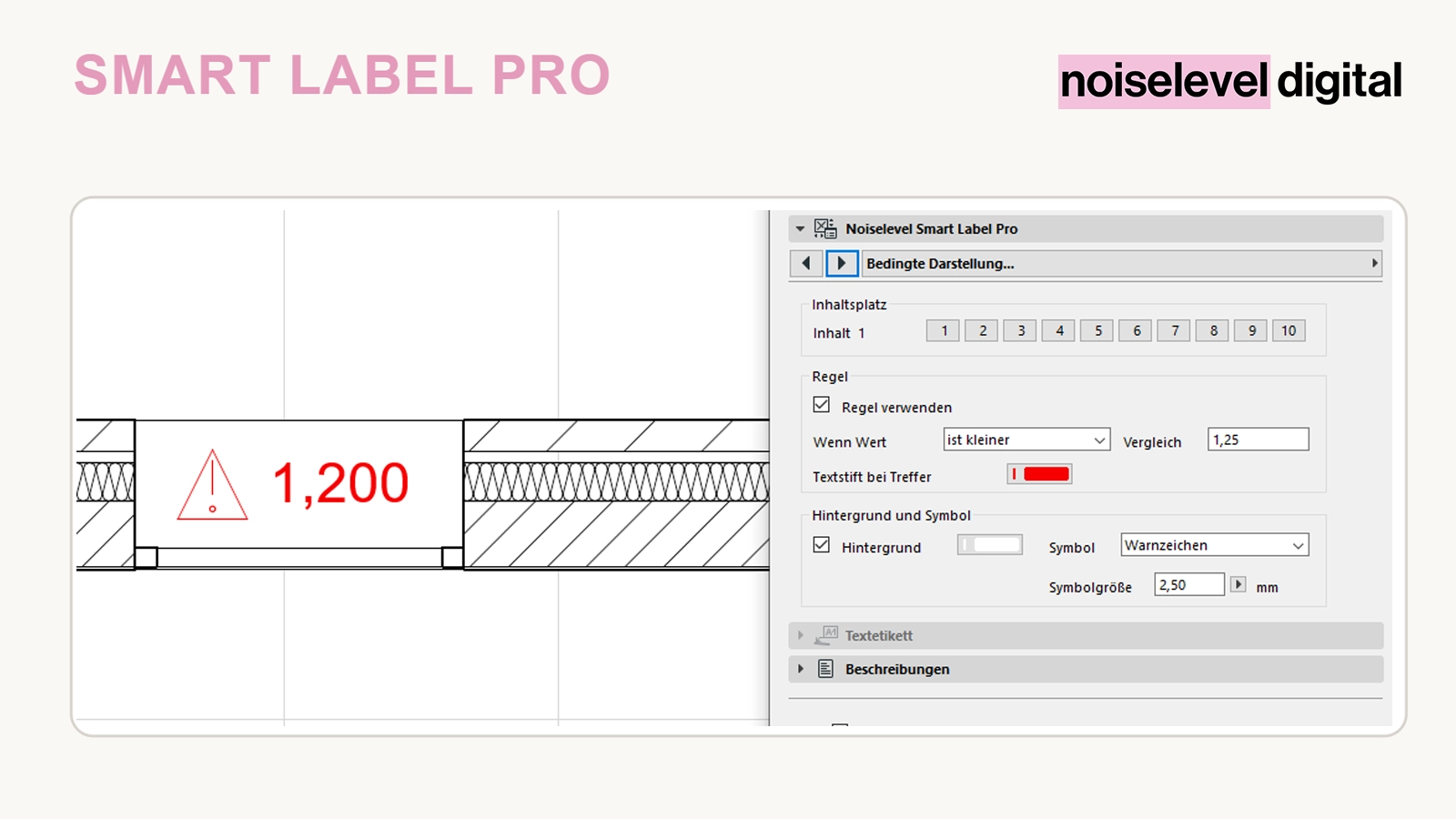

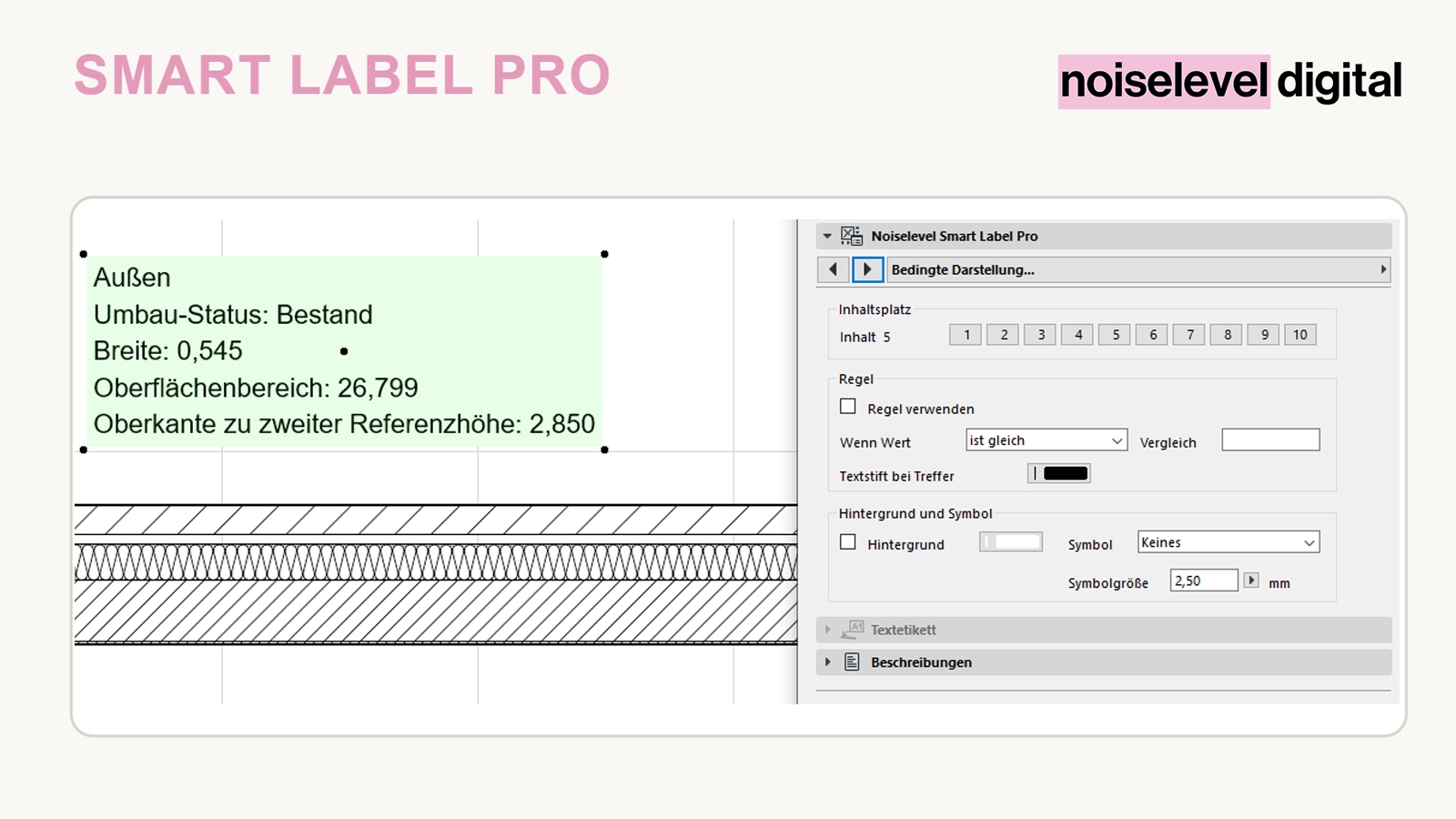

Bedingte Darstellungen reagieren auf Übereinstimmungen, enthaltene Texte, leere Werte oder Zahlenvergleiche. Textfarbe, Hintergrund und Symbole wie Kreis, Quadrat, Dreieck, Haken oder Warnzeichen können dadurch relevante Zustände sichtbar machen, ohne die Quelldaten zu verändern.
Das erleichtert den Büroalltag
- mehrere Bauteildaten bleiben in einer gemeinsamen Beschriftung zusammen
- leere oder nicht relevante Angaben verschwinden automatisch

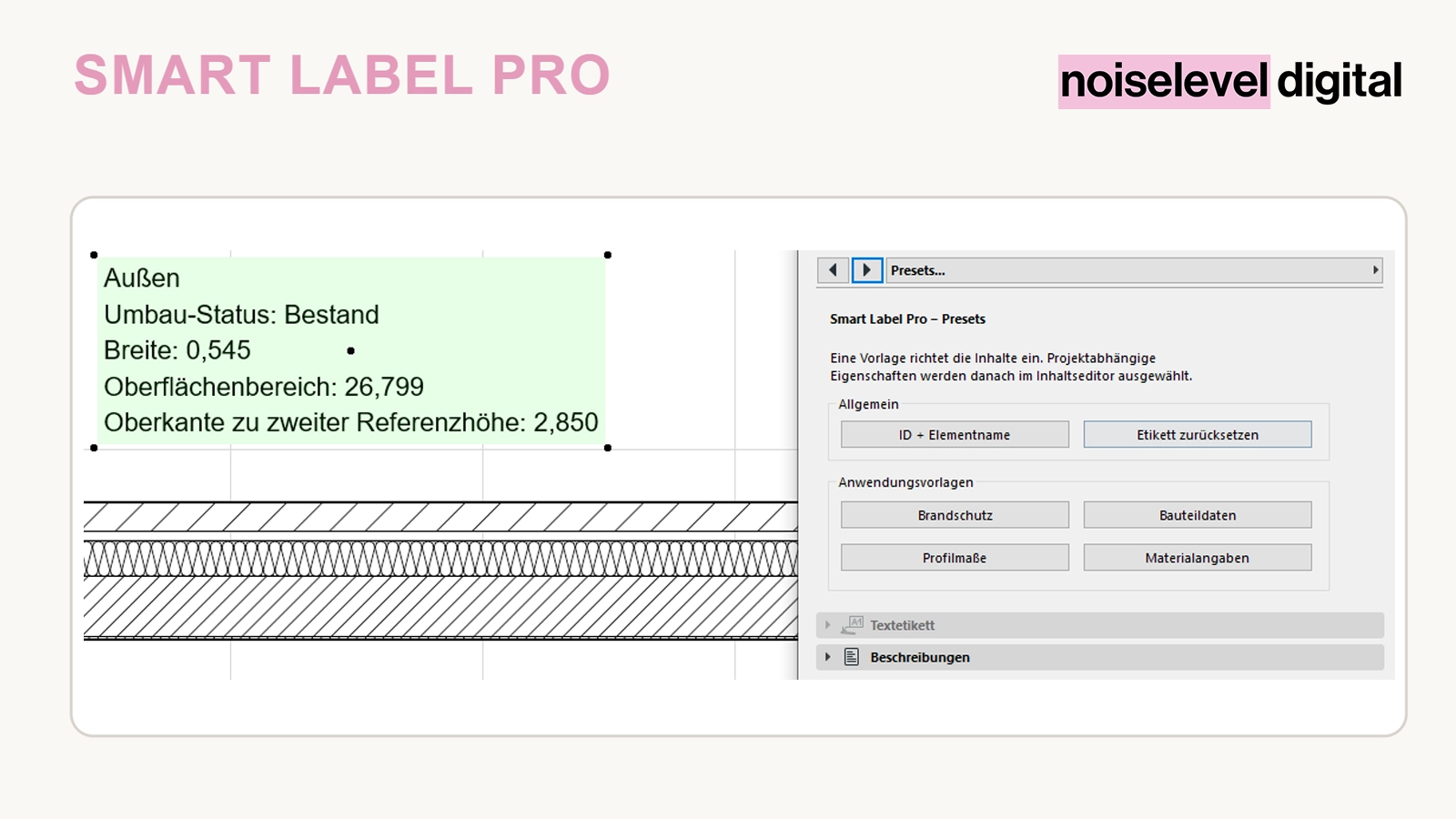

- wiederkehrende Beschriftungsaufgaben starten über vorbereitete Presets
- Abweichungen oder kritische Werte können hervorgehoben werden
- Änderungen am Bauteil werden direkt in die Beschriftung übernommen
Für Architektur- und Planungsbüros
Das Werkzeug richtet sich an Büros und Planungsteams, die Bauteildaten in Entwurfs-, Genehmigungs- und Ausführungsplänen konsistent darstellen und wiederkehrende Beschriftungen standardisieren möchten.
So funktioniert es

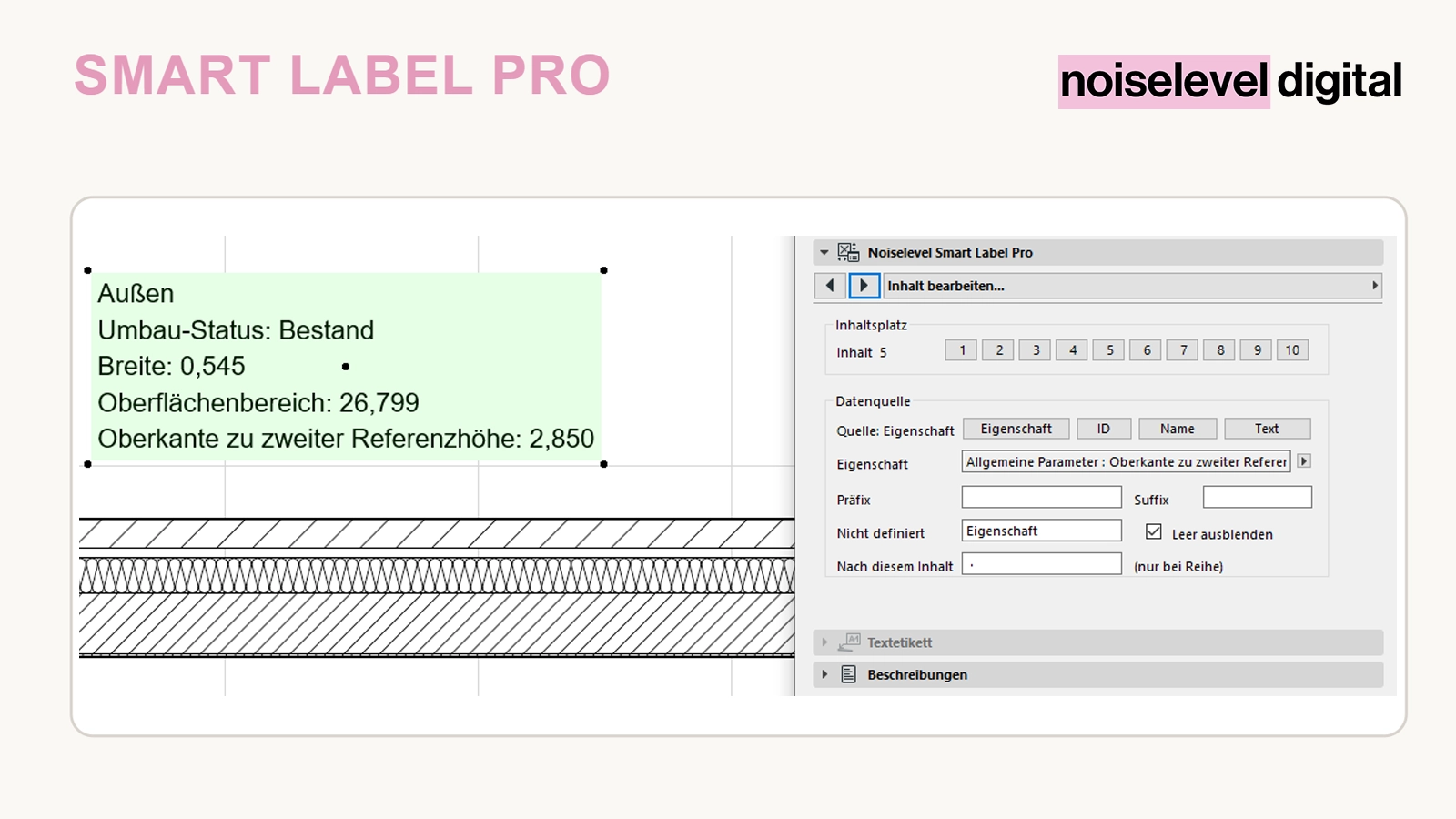

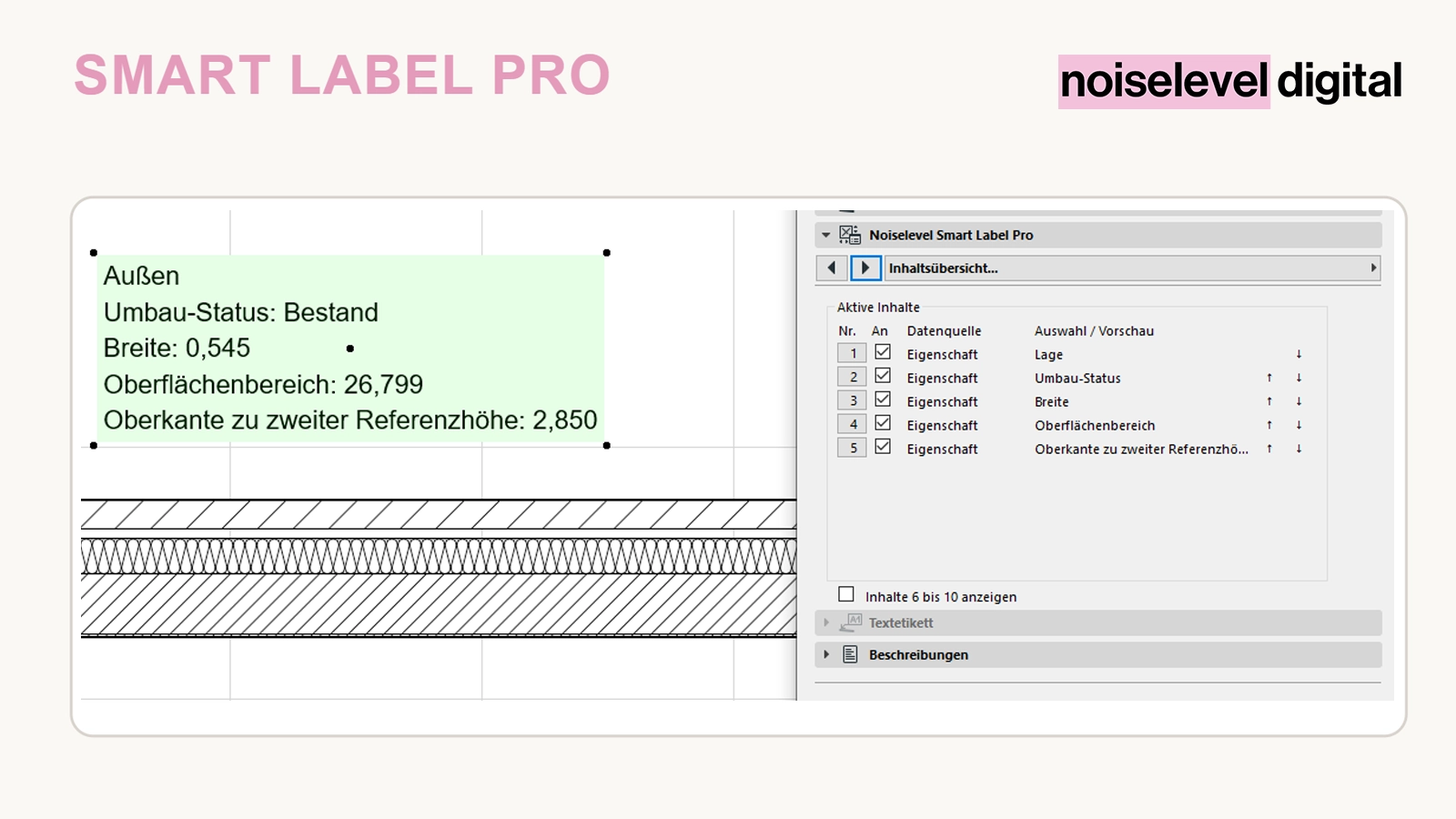

ZIP-Datei entpacken, GSM-Datei über den Bibliotheksmanager laden und das Etikett mit dem Etikett-Werkzeug platzieren. Gewünschte Inhaltsplätze aktivieren, pro Platz eine Datenquelle auswählen und die Anordnung festlegen. Präfix, Suffix, Einheit, Textstil und optionale Regel werden je Inhalt konfiguriert.
Technische Voraussetzungen
Das Bibliothekselement wurde für Archicad® 27 und 28 entwickelt. Verfügbare Eigenschaften und Werte hängen vom verknüpften Element und von der Projektvorlage ab. Mitgelieferte Presets greifen auf übliche deutschsprachige Eigenschaften zurück; abweichende Eigenschaften können direkt neu zugeordnet werden.
Wichtige Hinweise
Das Werkzeug erzeugt und berechnet keine fehlenden Bauteildaten. Es liest die in Archicad® vorhandenen Informationen aus und stellt sie nach der gewählten Konfiguration dar.
Archicad® is a registered trademark of GRAPHISOFT SE. Noiselevel Digital is not affiliated with or endorsed by GRAPHISOFT SE.
