Smart Planrahmen

Ein Planrahmen statt vieler Einzelvarianten

Unterschiedliche Blattgrößen, Ränder und Faltungsarten führen im Büro schnell zu mehreren Rahmenobjekten oder manuell angepassten Kopien. Smart Planrahmen bündelt diese Einstellungen in einem parametrischen Bibliothekselement. Derselbe Rahmen kann auf verschiedenen Masterlayouts eingesetzt und bei einem Formatwechsel neu konfiguriert werden.

Das ist enthalten

• vordefinierte Blattgrößen A4, A3, A2, A1 und A0
• frei definierbare Sonderformate
• Hoch- und Querformat

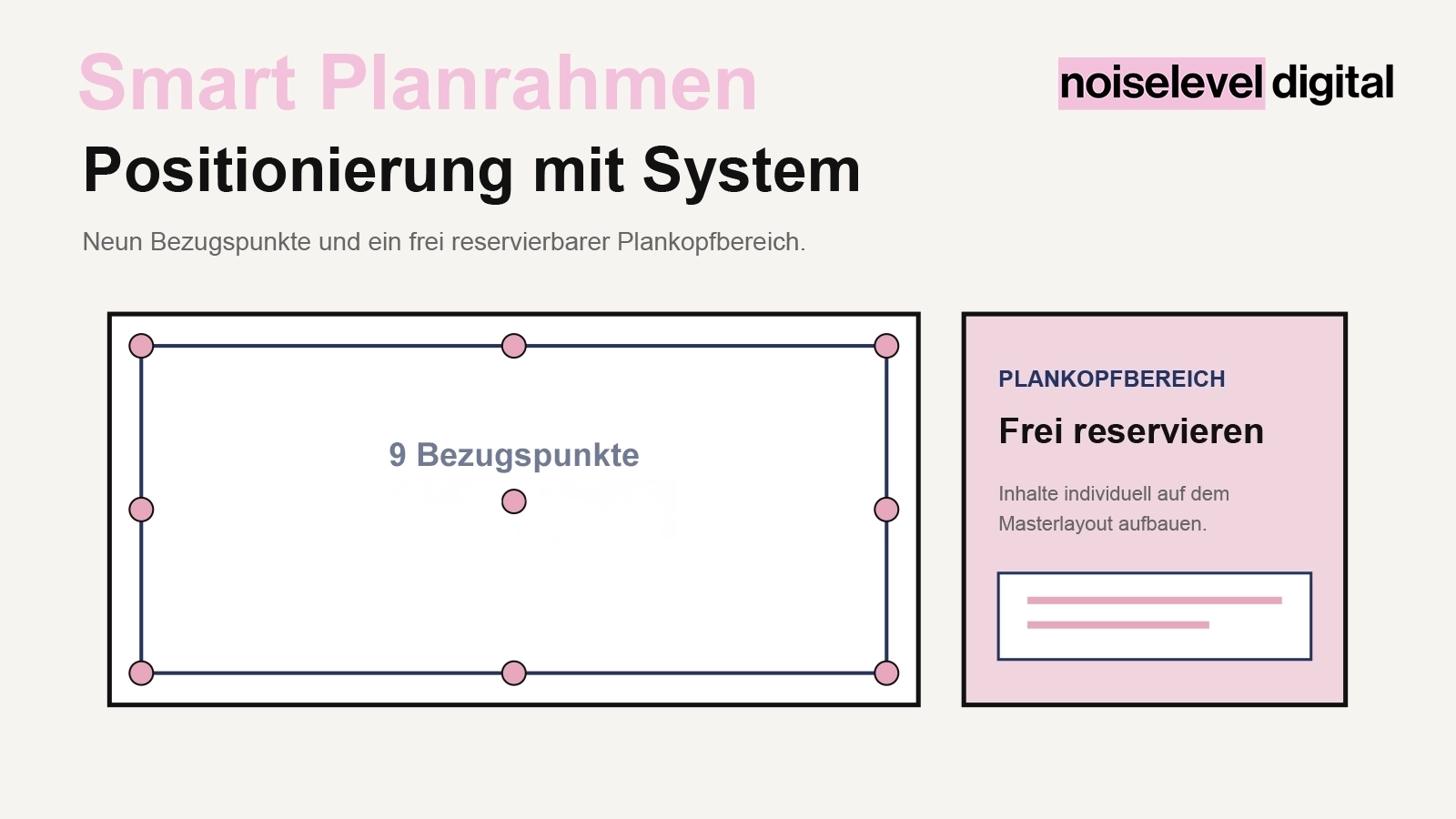

• neun Bezugspunkte auf der äußeren Blattkante
• gemeinsam oder einzeln einstellbare Rahmenränder
• vier Faltungsarten einschließlich benutzerdefinierter Faltung
• Faltungsrichtung von rechts nach links oder links nach rechts
• frei reservierbarer Plankopfbereich

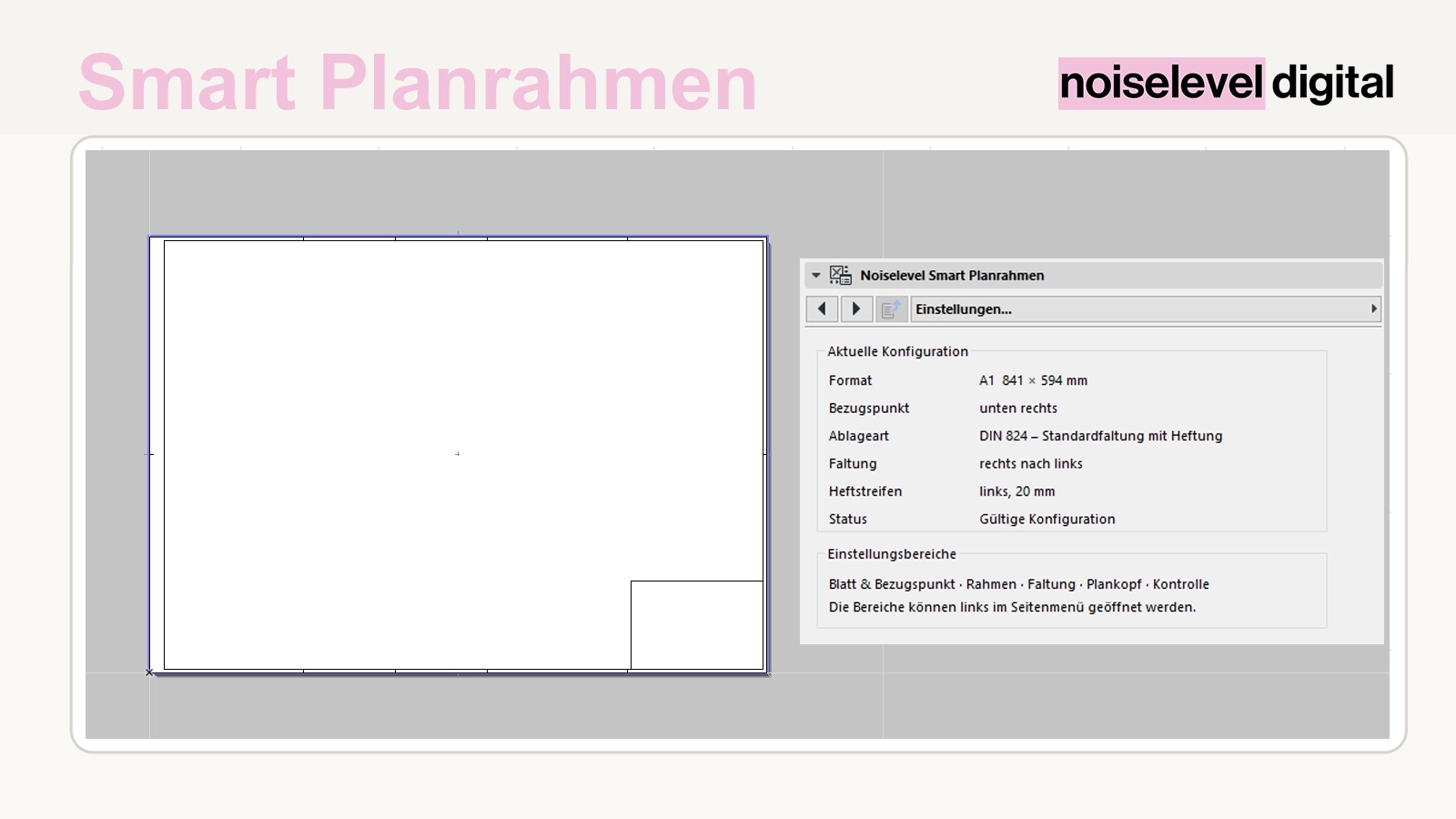

• Kontrollansicht mit Angaben zu Format, Faltungsart und Status
• GSM-Bibliothekselement for Archicad® 27–28

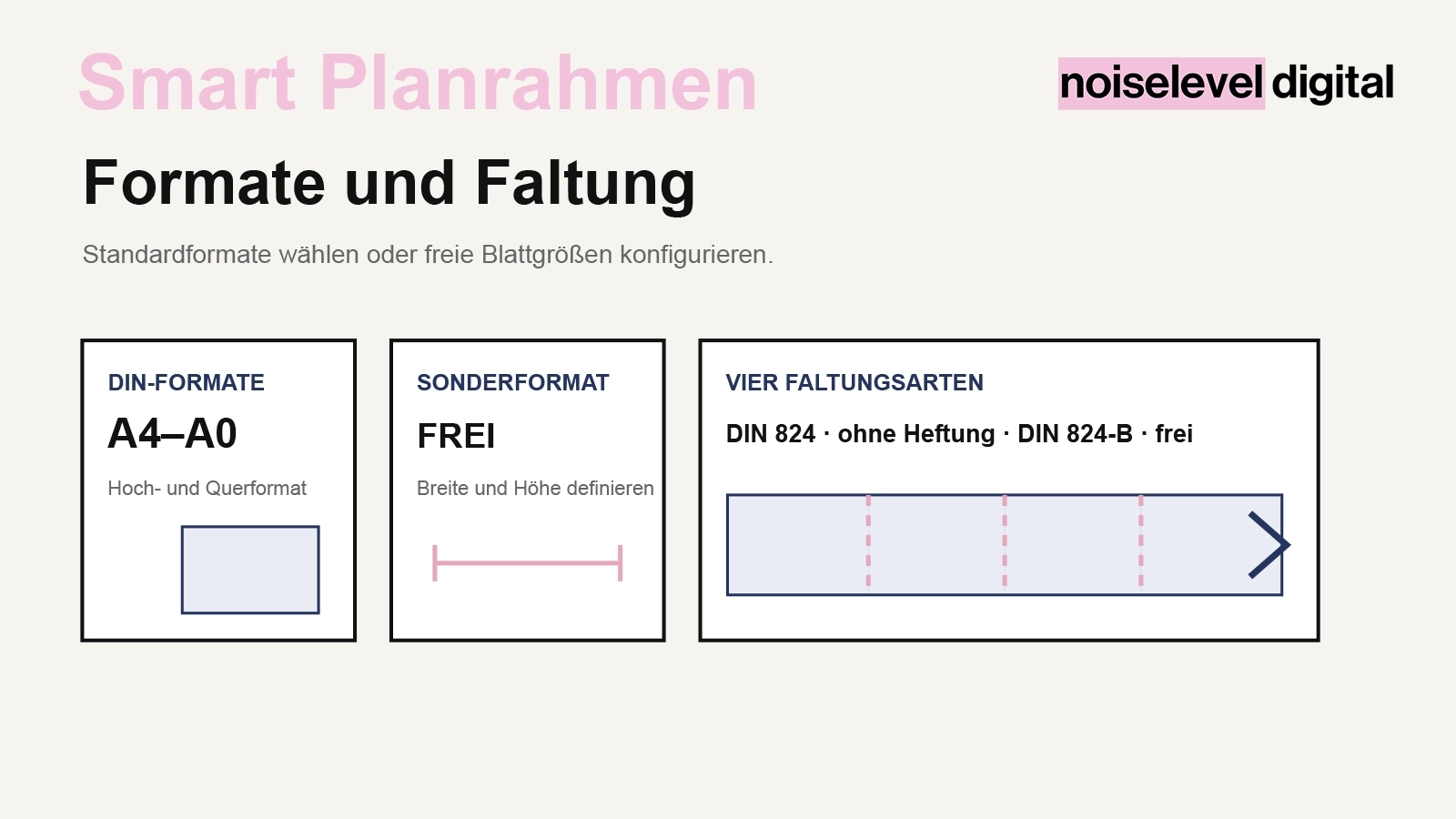

DIN- und Sonderformate gemeinsam verwalten

Für Standardformate stehen vorbereitete Blattgrößen bereit. Bei freien Formaten werden Start-, Regel- und Endfelder festgelegt; daraus unterstützt das Werkzeug die Zwischenfaltung des verbleibenden Blattbereichs. Ein Formatwechsel erfolgt über die Einstellungen des vorhandenen Objekts.

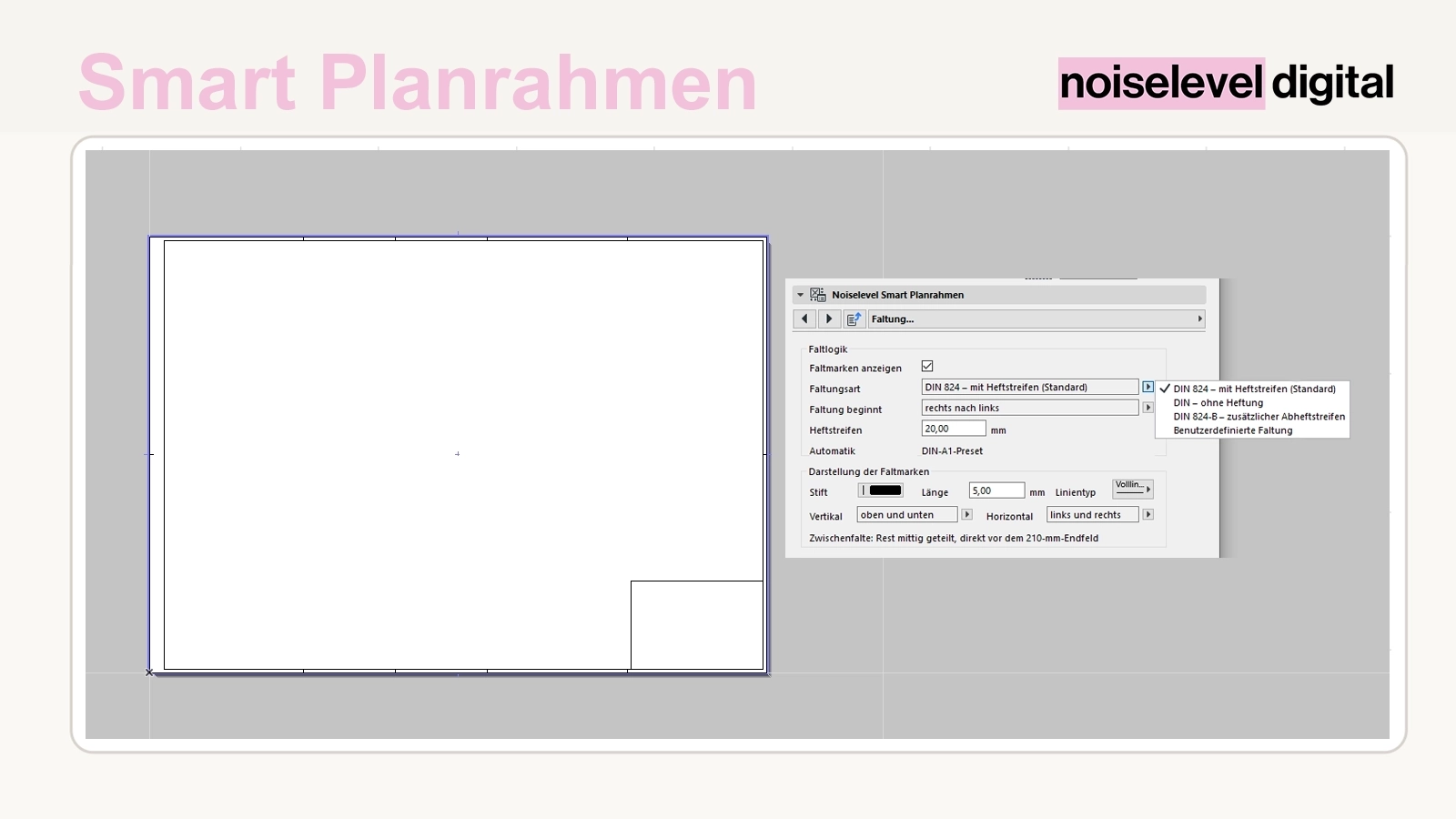

Faltmarken passend zur Ausgabe steuern

Zur Verfügung stehen DIN 824 mit Heftstreifen, eine DIN-Faltung ohne Heftung, DIN 824-B mit zusätzlichem Abheftstreifen und eine benutzerdefinierte Faltung. Faltmarken können oben und unten, nur oben oder nur unten sowie horizontal links, rechts oder einseitig dargestellt werden.

Das erleichtert den Büroalltag

• ein gemeinsames Rahmenobjekt für Norm- und Sonderformate
• Formatwechsel ohne zusätzliches Bibliothekselement
• Faltmarken folgen der gewählten Faltungsart und Faltungsrichtung
• neun Bezugspunkte erleichtern die Platzierung auf unterschiedlichen Masterlayouts
• Rahmen, äußere Blattkante und Ränder bleiben getrennt steuerbar
• ein reservierter Bereich hält die benötigte Fläche für den individuellen Plankopf frei
• die Kontrollansicht unterstützt die Prüfung vor der Ausgabe

Für Architektur- und Planungsbüros

Das Werkzeug ist für Büros gedacht, die Planrahmen zentral auf Masterlayouts aufbauen und verschiedene Blattgrößen, Faltungsarten und Plankopfanordnungen mit einem gemeinsamen System verwalten möchten.

So funktioniert es

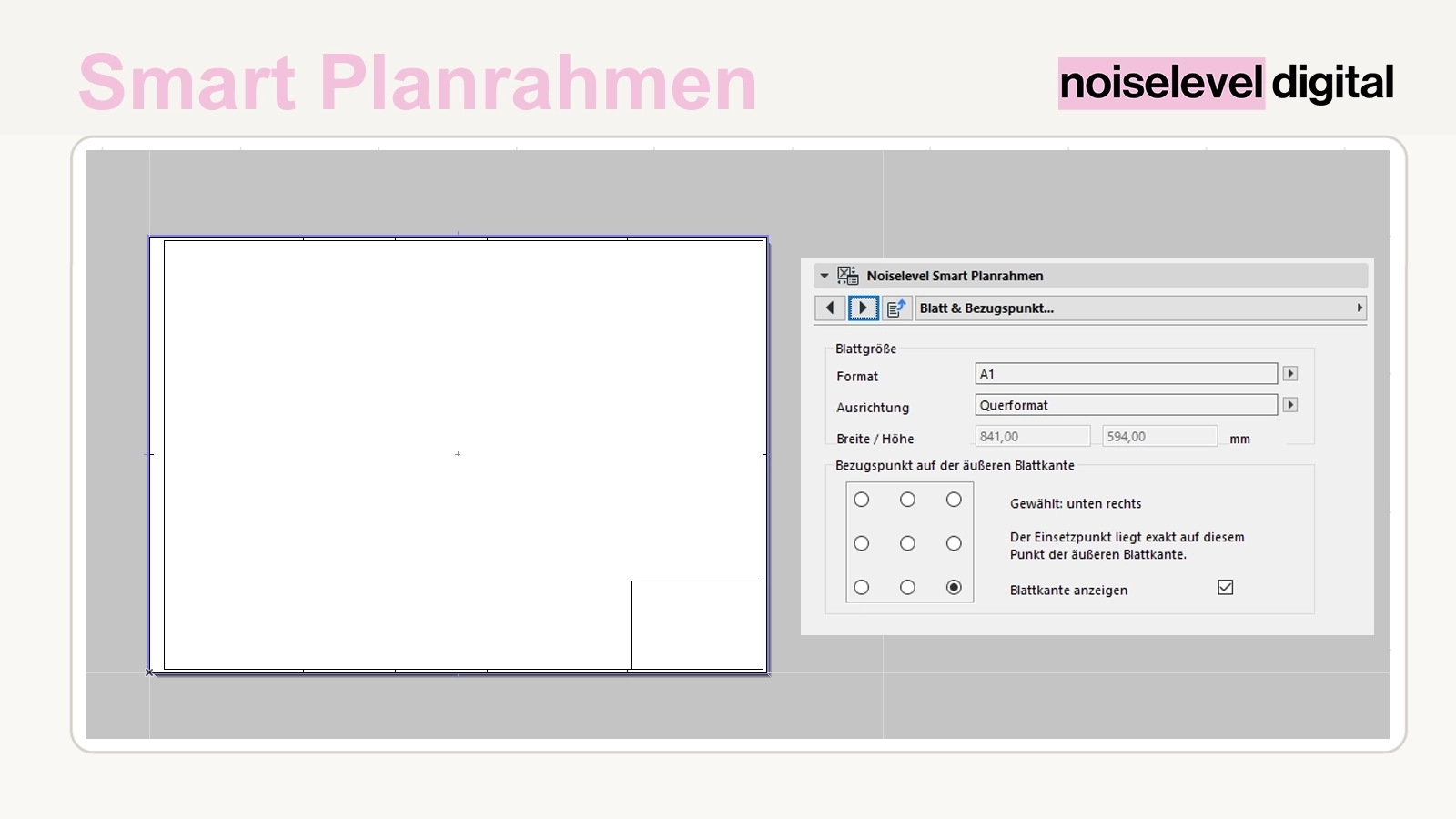

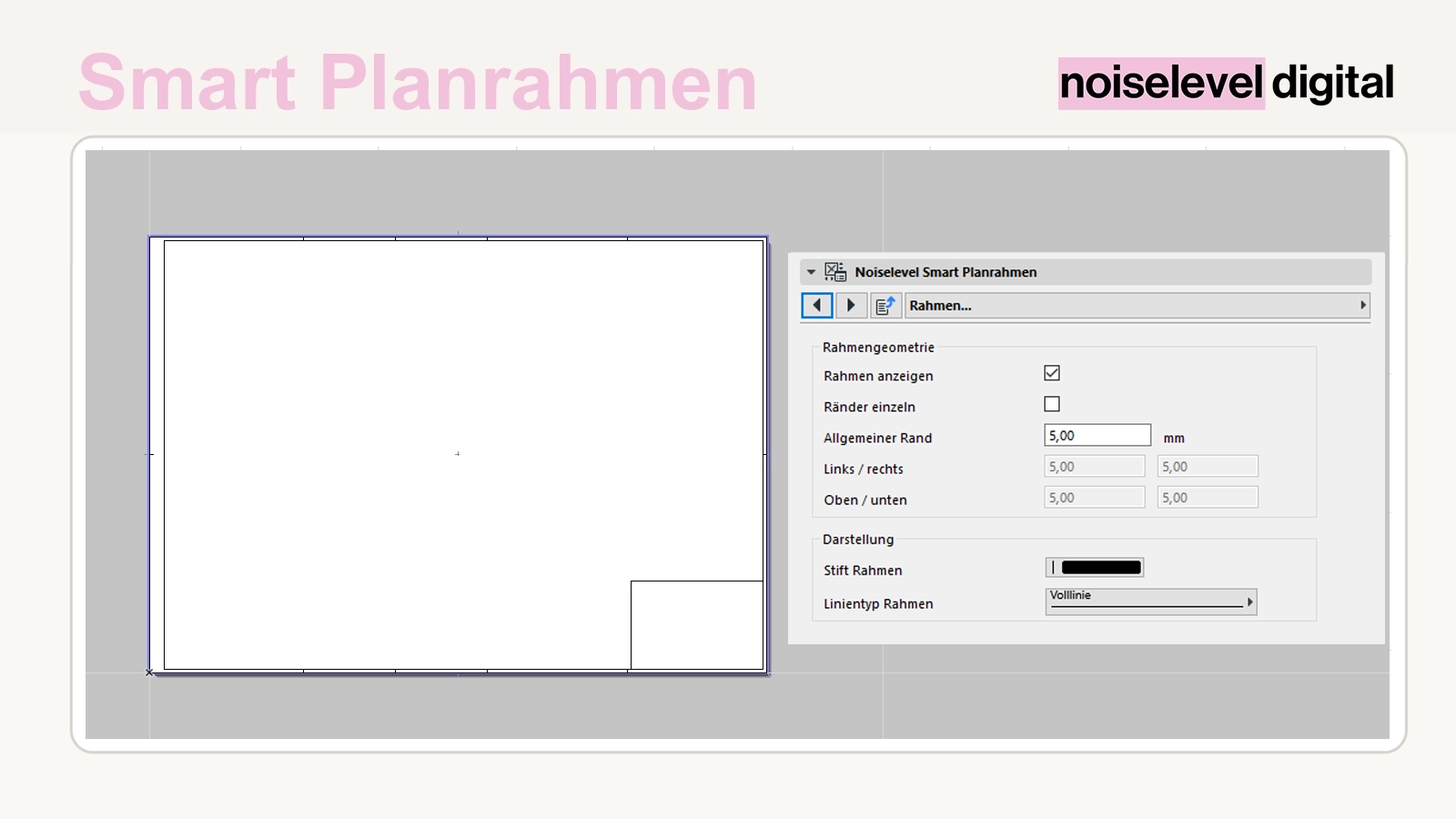

ZIP-Datei entpacken, GSM-Datei über den Bibliotheksmanager laden und Smart Planrahmen mit dem Objekt-Werkzeug auf dem gewünschten Masterlayout platzieren. Blattformat, Ausrichtung und Bezugspunkt wählen, Rahmenränder einstellen und danach Faltungsart, Faltungsrichtung, Faltmarken und Plankopfbereich konfigurieren.

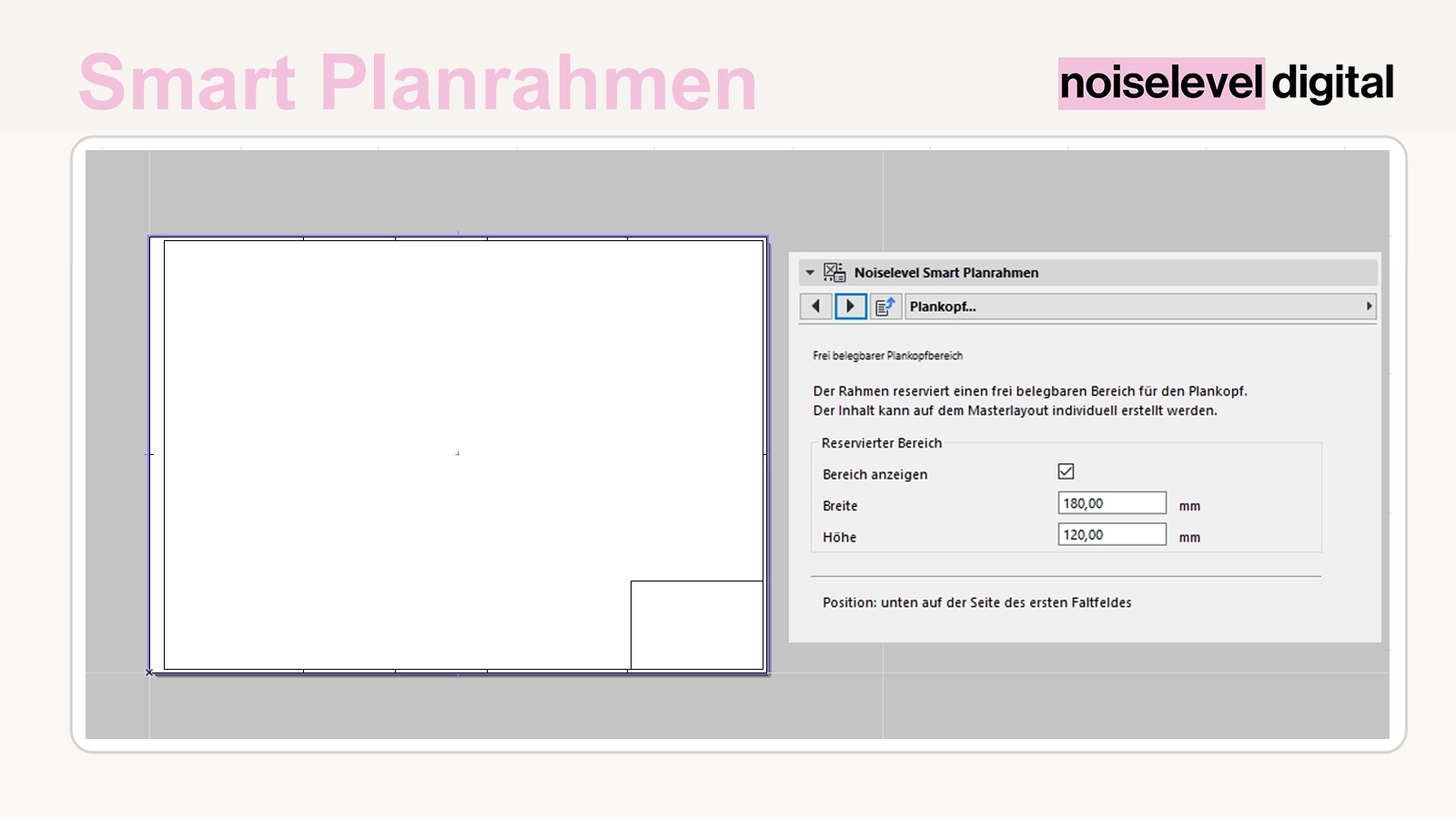

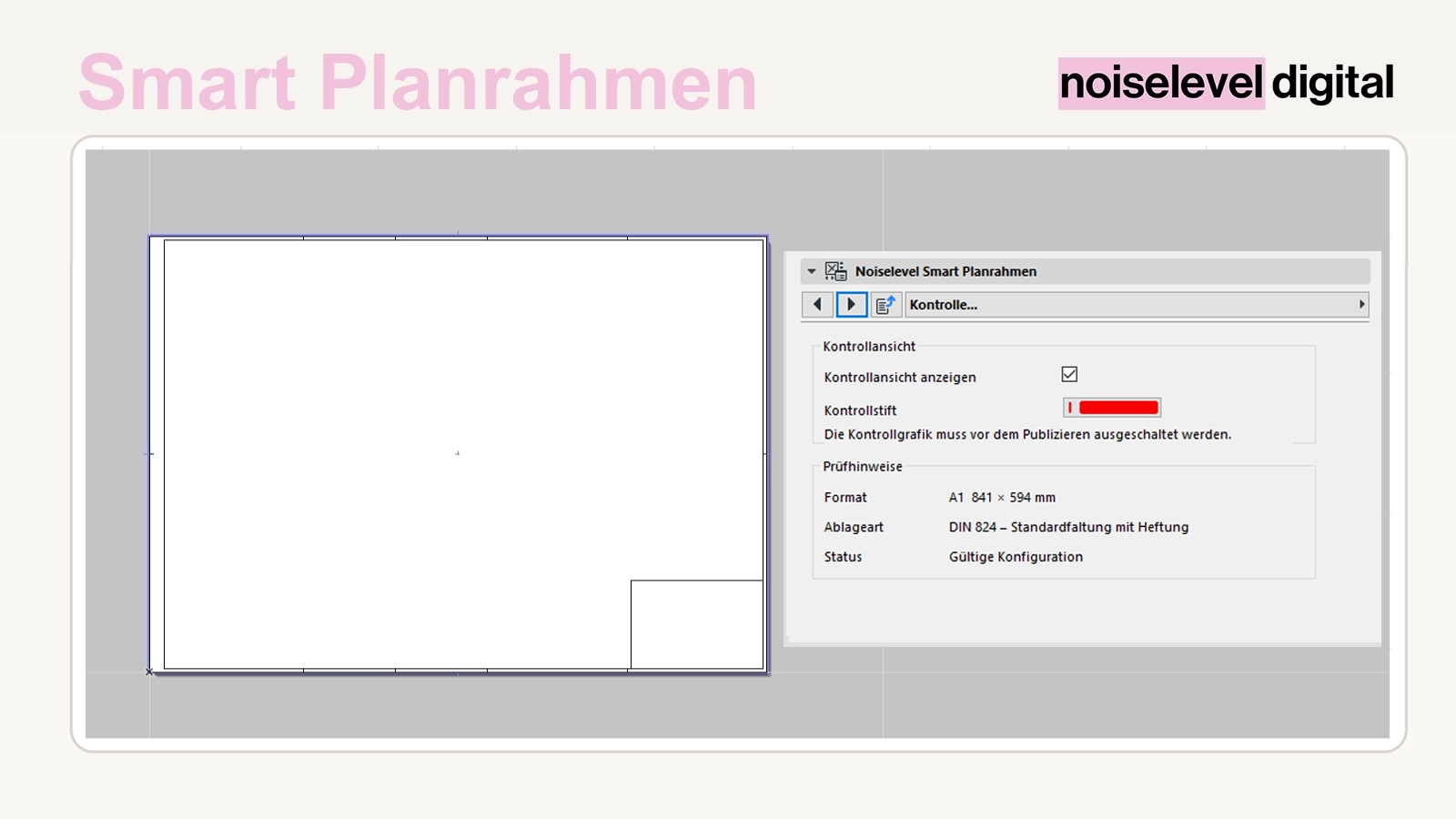

Kontrollansicht und Plankopfbereich

Die Kontrollansicht zeigt Angaben zum gewählten Format, zur Faltungsart und zum aktuellen Status. Der Plankopfbereich reserviert eine freie Fläche auf der Seite des ersten Faltfeldes. Die eigentlichen Plankopfinhalte bleiben bürospezifisch und werden separat auf dem Masterlayout aufgebaut.

Technische Voraussetzungen

Das Bibliothekselement wurde für Archicad® 27 und 28 entwickelt und wird als GSM-Datei in einem ZIP-Paket bereitgestellt. Projektvorlagen, Attribute, Stifte, Schriften und Linientypen können abweichen und müssen gegebenenfalls an den jeweiligen Bürostandard angepasst werden.

Wichtige Hinweise

Smart Planrahmen unterstützt die planerische Vorbereitung von Rahmen und Faltmarken, ersetzt aber keine Prüfung der tatsächlichen Druck- und Faltbedingungen. Vor einer verbindlichen Ausgabe müssen Blattformat, Druckeinstellungen, Plotterrand und bürointerne Vorgaben kontrolliert werden. Die Kontrollansicht sollte vor dem Publizieren ausgeschaltet werden.

Archicad® is a registered trademark of GRAPHISOFT SE. Noiselevel Digital is not affiliated with or endorsed by GRAPHISOFT SE.
